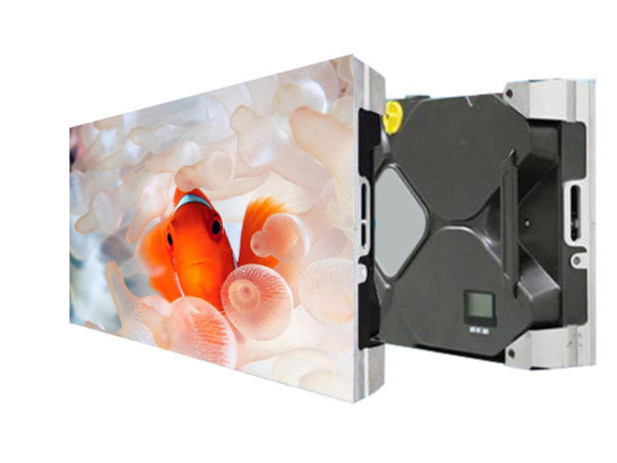

小间距LED显示屏是指LED点间距在P2.5以下的室内LED显示屏。小间距LED显示屏与其他室内显示设备相比,具有无缝拼接、模块化维护、色彩自然真实、显示均匀性更好,色域空间更宽等优点,小间距LED显示屏在室内显示市场具有巨大潜力。
小间距显示屏也面临众多挑战。显示效果、大分辨率带载、拼接缝隙一直是高密度小间距LED显示屏的瓶颈,限制了小间距LED显示屏的应用。针对以上问题,本文分析了各个问题的成因,并提出了相应的解决方案。
小点间距显示屏的图像显示效果受余晖、第一扫偏暗、低灰处发红、低灰亮度不均匀等等问题的影响严重。
余辉是由于扫描屏在扫瞄过程中,电荷在灯板寄生电容中逐渐积累,导致LED非预期的出现微亮。透过斜线图案测试,可以观察到点亮的LED附近灯点也会微微地被点亮。余辉现象会造成图像模糊。
第一扫偏暗的成因于在换行扫时,灯板寄生电容中累积电荷,在第一行扫开启时,累积的电荷影响LED电流,导致 LED 亮度偏暗。
低灰白平衡色偏则是因为R、G、B三色LED的寄生效应不同,通常R LED受的影响较小,R LED亮度会略大于 G/B LED,以致产生低灰处发红现象。
低灰亮度不均匀的成因主要来自LED的不一致性,以及驱动芯片自身的差异。
可以通过驱动IC与控制系统配合进行抑制。目前,已经有高端驱动IC集成了针对上述问题的处理功能和调节接口。利用控制系统进行参数调整,即可有效改善显示屏的显示效果。
