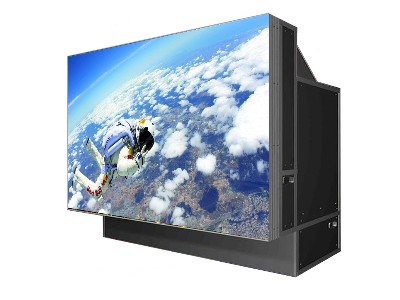

DLP无缝拼接屏的DMD芯片外观看起来只是一小片镜子，被封装在金属与玻璃组成的密闭空间内，事实上，这面镜子是由数十万乃至上百万个微镜所组成的。以1024X768分辨率为例，在一块DMD上共有1024X768个小反射镜，每个镜子代表一个像素，每一个小反射镜都具有独立控制光线的开关能力。
小反射镜反射光线的角度受视频信号控制，视频信号受数字光处理器DLP调制，把视频信号调制成等幅的脉宽调制信号，用脉冲宽度大小来控制小反射镜开、关光路的时间，在屏幕上产生不同亮度和灰度等级图像。
DLP无缝拼接屏的一个单DMD投影系统中，需要用一个色轮来产生全彩色投影图像，色轮由红、绿、蓝滤波系统组成，它以60Hz 的频率转动，在这种结构中，DLP无缝拼接屏工作在顺序颜色模式。输入信号被转化为RGB数据，数据按顺序写入DMD的DDR RAM,白光光源通过汇聚透镜聚集在色轮上，通过色轮的光线成像在DMD的表面。
当色轮旋转时，红、绿、蓝光顺序地射在DMD上，色轮和视频图像是顺序进行的，所以当红光射到DMD上时，镜片按照红色信息应该显示的位置和强度倾斜到"开"，绿色和蓝色光及视频信号亦是如此工作。人体视觉系统集中红、蓝信息并看到一一个全彩色图像。通过投影透镜，在DMD表面形成的图像可以被投影到一个大屏幕上。
